Проводник (Wire)

Печать

24.05.2022

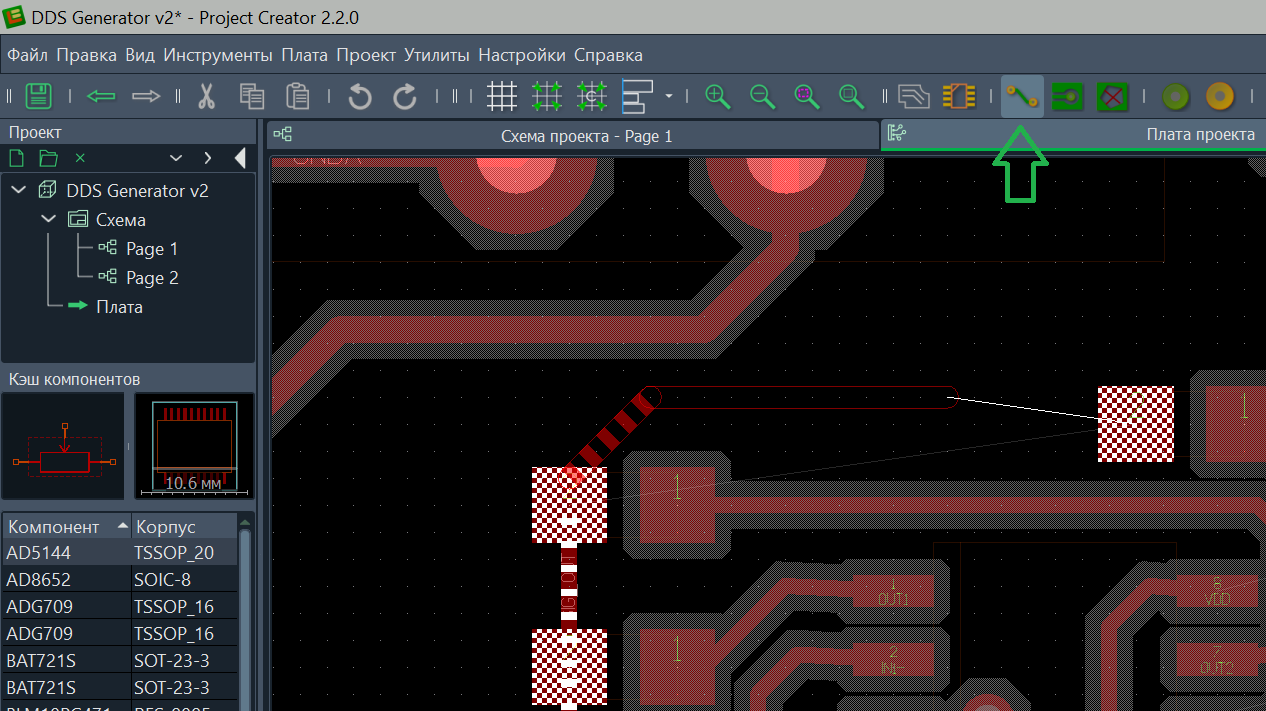

Один из основных элементов печатной платы. Для создания выберите меню Инструменты->Проводник, нажмите кнопку на верхней панели или нажмите клавишу W.

Текущий слой проводника можно изменить через панель свойств в правой части редактора или нажатием клавиши Tab. Набор допустимых слоев для переноса определяется по следующим правилам:

  • если создаваемый проводник не подключен к другому элементу или подключен к сквозной контактной площадке, то доступны все слои текущего стека;
  • если создаваемый проводник начинается от переходного отверстия (Via), то доступны слои в рамках этого отверстия (Drill Pair);
  • если создаваемый проводник начинается от другого проводника или от контактной площадки типа SMD, то переход на другой слой возможен только путем установки переходного отверстия.

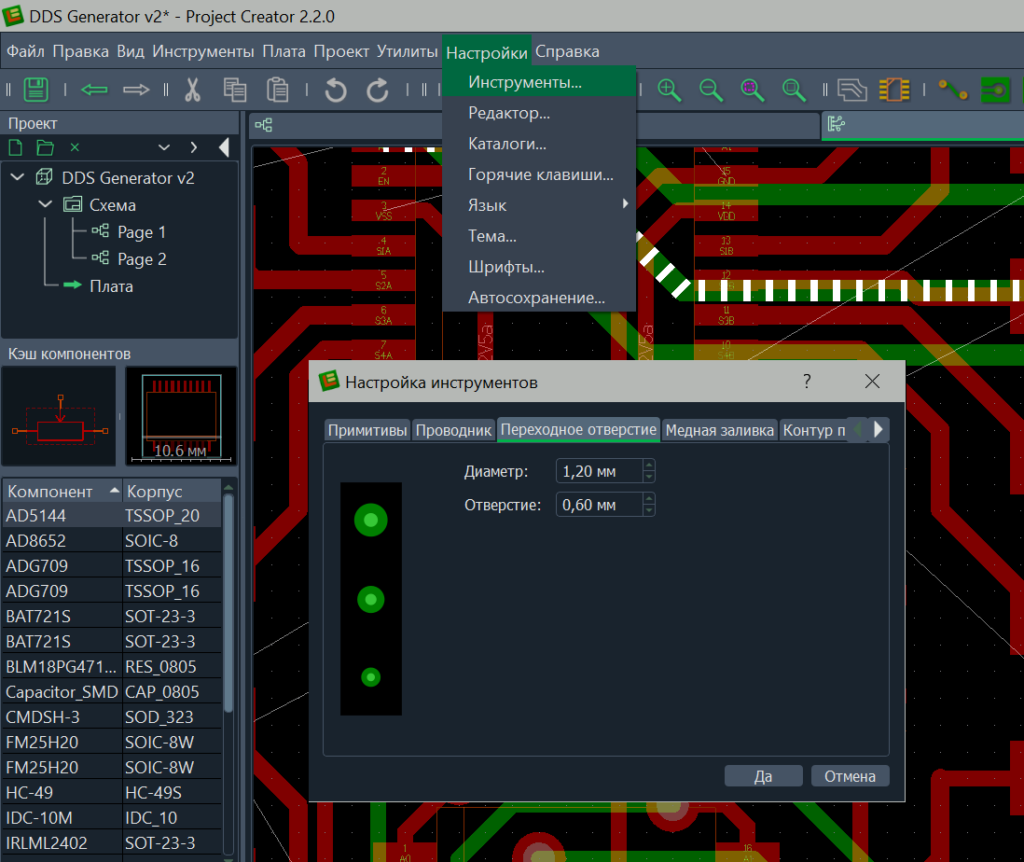

Для установки переходного отверстия и переноса проводника на противоположный слой нажмите клавишу V. Параметры переходного отверстия задаются через меню Настройки->Инструменты (вкладка Переходное отверстие).

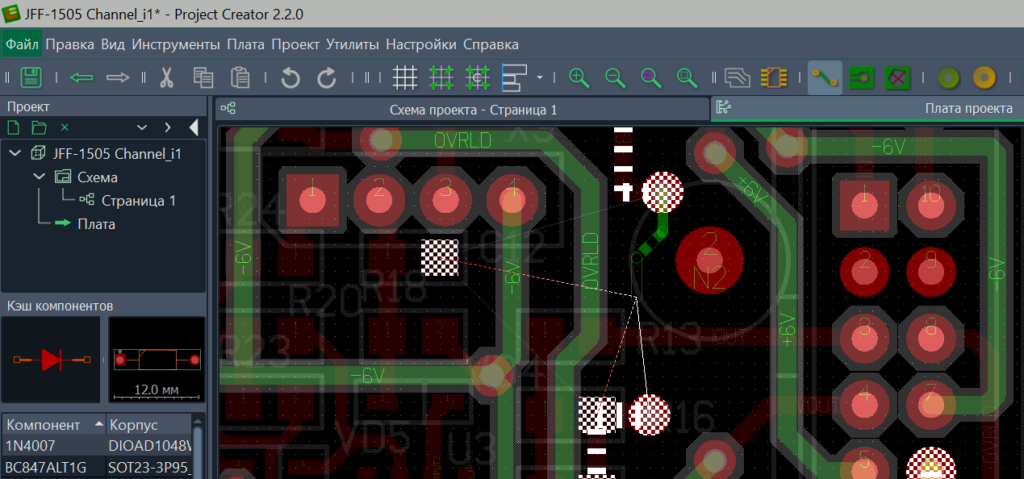

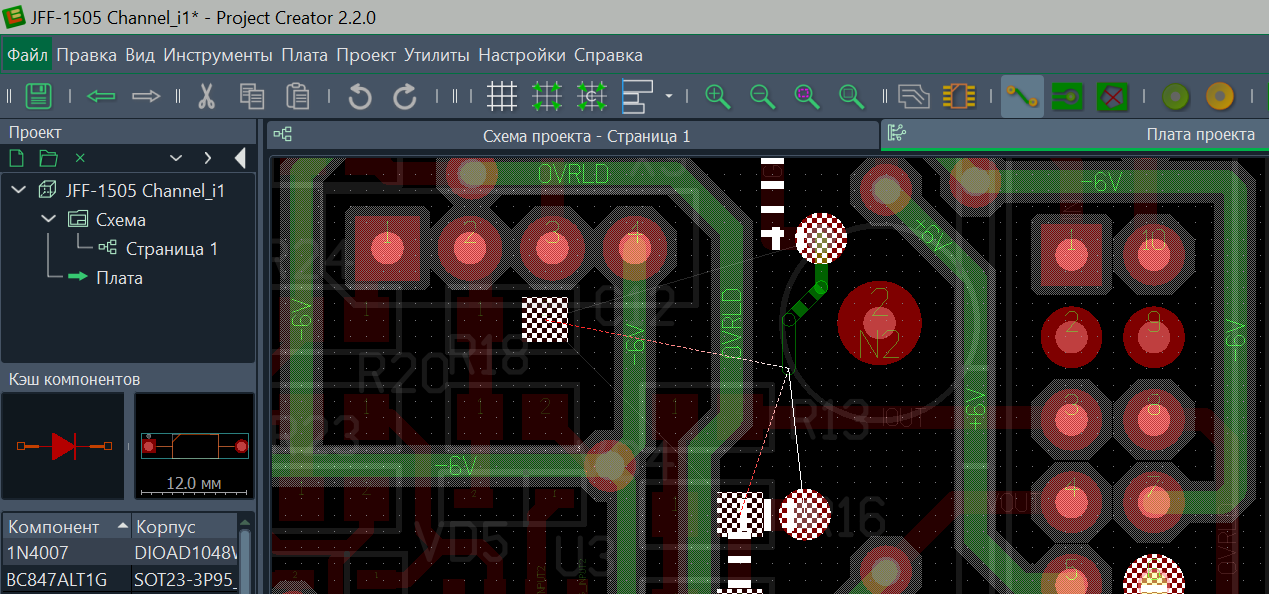

Во время трассировки элементы на других слоях, кроме активного, будут затемнены. Если проводник начинается от какой-либо цепи, все элементы этой цепи будут подсвечены, а от создаваемого проводника будут показаны линии связи до ближних неподключенных контактных площадок: сплошная до ближайшей и пунктирные до остальных. Линия связи будет градиентной, если проводник и площадка расположены на разных слоях. При пересечении проводников другой цепи они будут подсвечены.

Если от создаваемого проводника показана сплошная линия связи, то при нажатии на клавишу F проводник автоматически завершится на контактной площадке, с которой соединена эта линия. При необходимости будет создано переходное отверстие.

Изменить ширину последних двух секций проводника можно через панель свойств или с помощью клавиш 1, 2, …, 0, что соответствует 0.1 мм, 0.2 мм, …, 1.0 мм. При нажатии на эти клавиши совместно с клавишей CTRL будет изменена ширина всего создаваемого проводника.

Для изменения угла секций (0-45 или 45-0) нажмите пробел.

При включенной синхронизации завершить создание проводника можно на другом проводнике, переходном отверстии или контактной площадке с тем же именем цепи, что и создаваемый проводник. Вне зависимости от синхронизации завершить проводник можно в любом месте по двойному щелчку мыши.

Настроить создание проводника можно через меню Настройки->Инструменты.

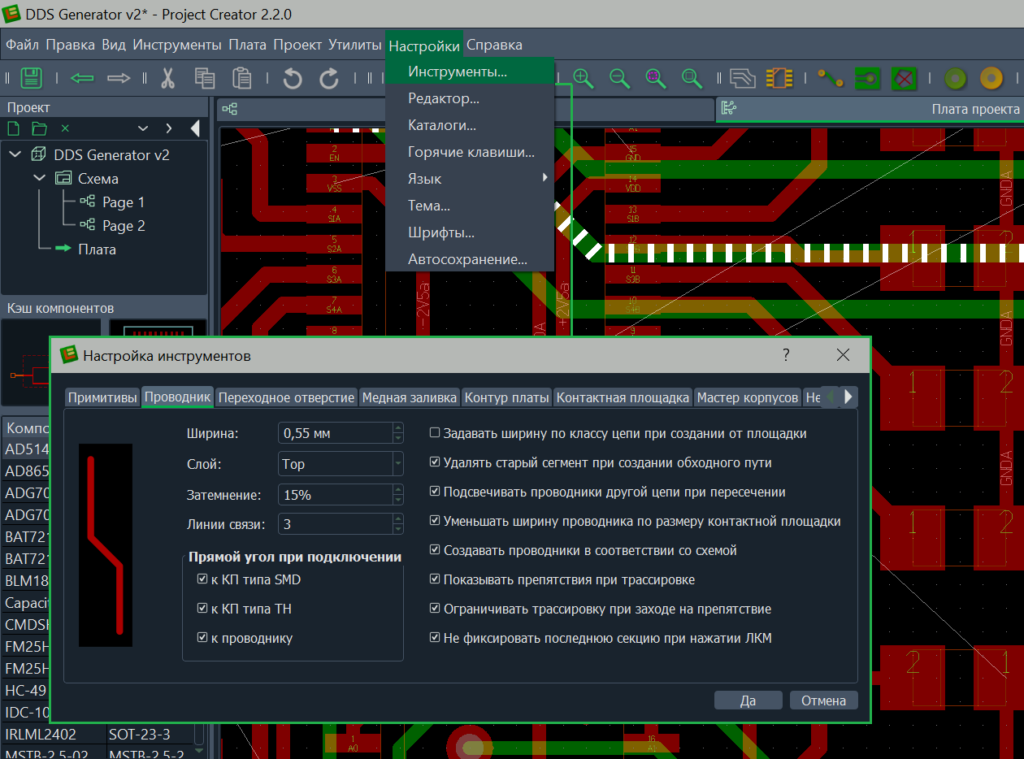

  • Первые 2 поля (Ширина и Слой) задают параметры инструмента при открытии редактора.
  • Затемнение задает прозрачность всех слоев, кроме активного, при создании проводника.
  • Линии связи — максимальное количество линий связи от создаваемого проводника до контактных площадок. Первая линия, создаваемая до ближайшей площадки, будет сплошной, остальные — пунктирные.
  • Прямой угол при подключении — функция при необходимости изменяет угол последних двух секций так, чтобы последняя секция имела угол, кратный 90°, при завершении создаваемого проводника на контактных площадках SMD/THT или другом проводнике. Функция особенно полезна при работе с SMD компонентами.
    На картинке ниже показано завершение создания проводника на SMD площадке: слева функция автоматического изменения угла выключена, справа — включена. В первом случае для корректного создания проводника необходимо нажать Пробел для изменения угла.

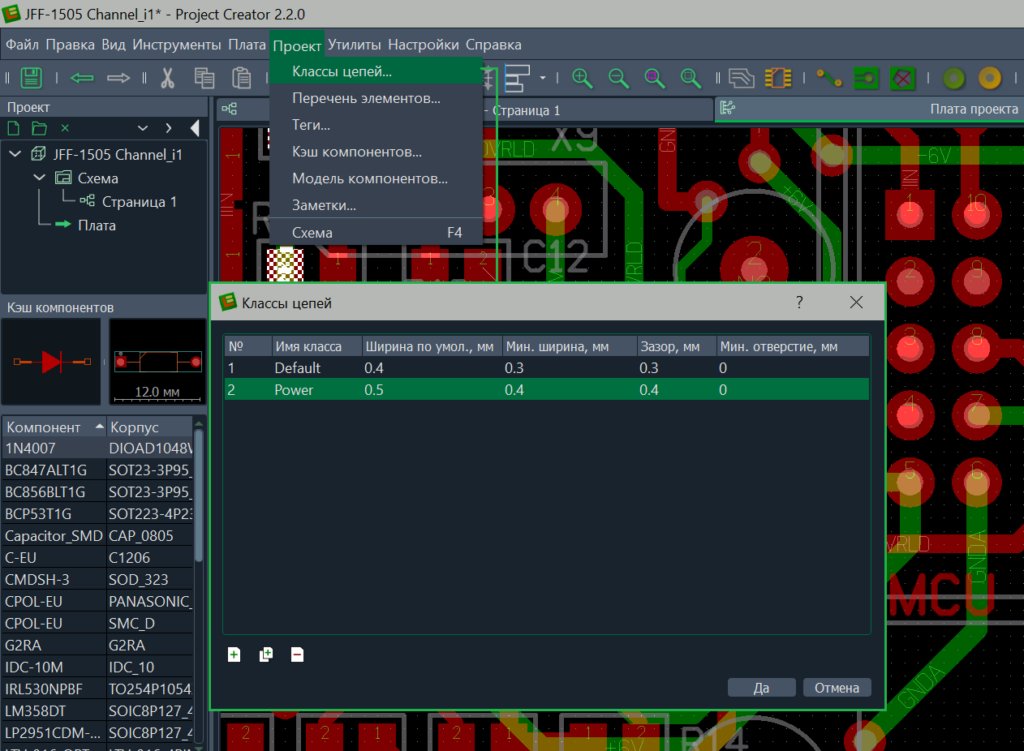

  • Задавать ширину проводника по классу цепи при создании от контактной площадки. Если включена синхронизация проекта, то при создании проводника от переходного отверстия или контактной площадки его ширина будет автоматически изменена на значение, указанное в классе трассируемой цепи. Если проводник начинается от другого проводника, его ширина всегда задается равной ширине этого проводника. Ширину можно изменить с помощью горячих клавиш или боковой панели свойств.
  • Удалять старый сегмент при создании обходного пути. Функция удаляет сегмент цепи, если создаваемый проводник начинается и заканчивается на отрезке цепи без ветвлений.
  • Подсвечивать проводники другой цепи при пересечении. Работа функции показана на картинке выше.
  • Уменьшать ширину проводника по размеру контактной площадки. Функция автоматически уменьшает ширину первых (при создании от площадки) или последних (при завершении на площадке) двух секций проводника, если его заданная ширина больше размера площадки под курсором мыши.
