Классы цепей

Печать

24.05.2022

Каждая электрическая цепь в проекте принадлежит к какому-либо классу. По умолчанию это системный класс Default, который нельзя удалить или переименовать.

Класс цепи содержит ряд параметров, используемых в редакторе печатных плат:
— ширина проводника по умолчанию;
— минимальная ширина проводника;
— минимальный зазор между проводящими элементами с разными именами цепей;
— минимальный диаметр отверстия (для переходных отверстий и сквозных контактных площадок).

Ширина проводника по умолчанию используется при трассировке цепей в редакторе печатных плат. Остальные параметры применяются при проверке печатной платы (DRC), где используются наименьшие значения параметров из классов цепей и правил проверки. Например, если в классе указан минимальный зазор 0.5 мм, а в правилах зазор между проводниками (Wire-Wire) 0.3 мм, то на плате, где два проводника расположены на расстоянии 0.4 мм друг от друга, будет показана ошибка.

Редактирование классов цепей осуществляется через меню Project->Net Classes редакторов схем и плат* .

В левой части окна показана таблица классов. Для редактирования параметра дважды нажмите левой кнопкой мыши на соответствующей ячейке и в открывшемся окне введите новое значение. Под списком находятся кнопки добавления нового класса, копирования и удаления существующего класса. При удалении класса всем цепям, принадлежащим ему, будет назначен класс Default.

Справа показаны все цепи проекта и имена классов, которым они принадлежат. Изменить класс цепи можно через контекстное меню.

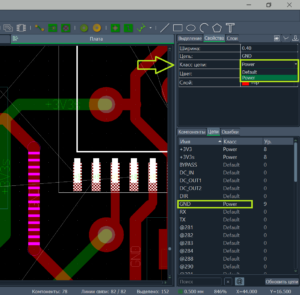

Изменить класс цепи можно также через панель свойств редакторов схем и плат*.

* — должна быть включена синхронизация в меню Project и открыта схема проекта в другой вкладке.
