Эргономичный интерфейс

обеспечивает комфортную работу даже со сложными многостраничными схемами и многослойными печатными платами

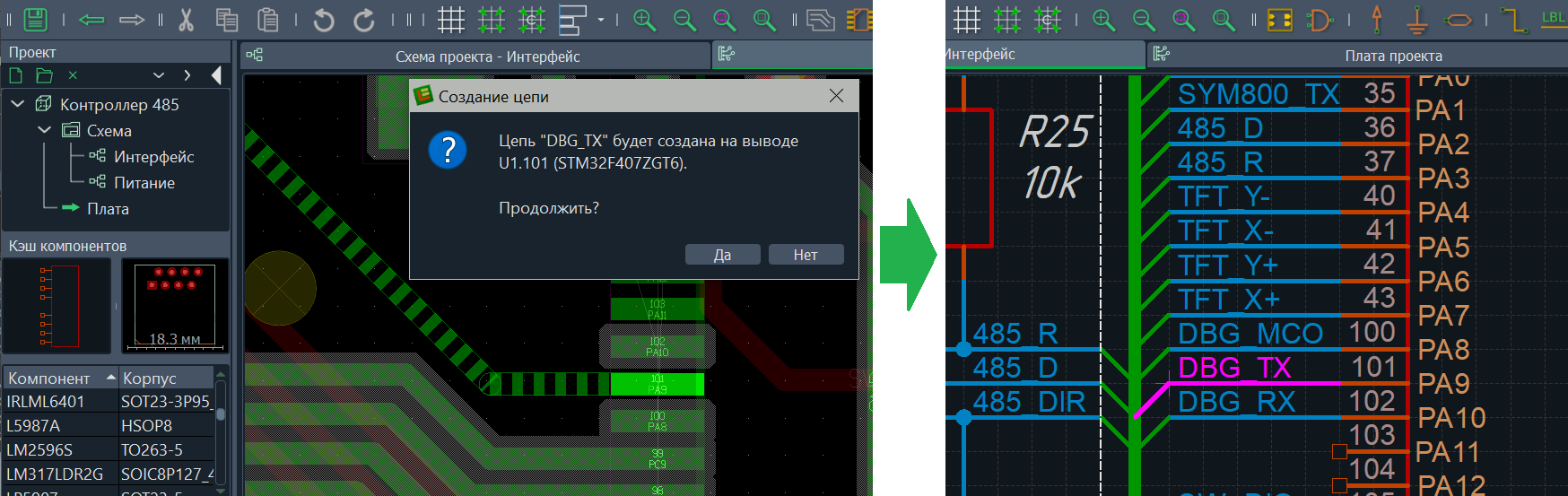

Автоматическая синхронизация

позволяет одновременно работать над принципиальной схемой и печатной платой в режиме прямой аннотации с элементами обратной

Качественная документация

содержит описание возможностей САПР от создания библиотек компонентов до подготовки производственных файлов

Коммерческие и бесплатные лицензии

Вы можете приобрести наиболее подходящую для Вас коммерческую лицензию или использовать Lithium ECAD бесплатно дома как инструмент для своего хобби

Сравнить

Работа с проектами в единой среде

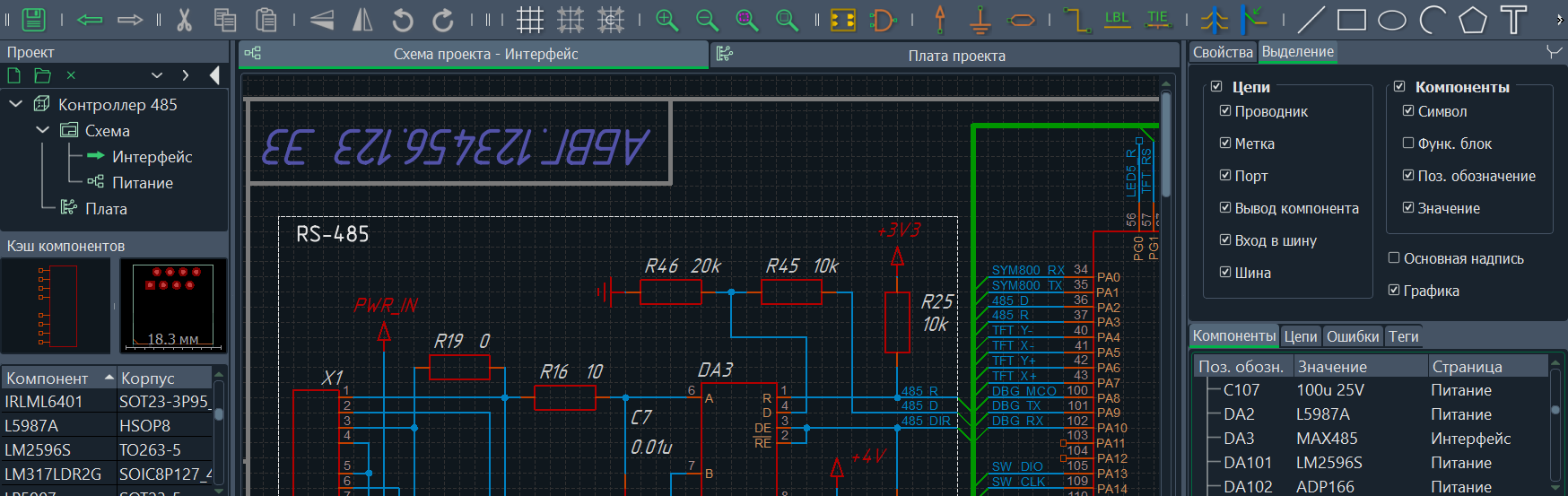

Редактор принципиальной схемы

Проект включает в себя принципиальную схему, состоящую из одной или нескольких страниц, и печатную плату. Для схемы доступно использование шин, силовых и сигнальных портов. Возможно неявное именование цепей с помощью текстовых меток. Реализовано централизованное управление данными в основной надписи.

Каждый вывод компонента имеет электрический тип, используемый при проверке схемы на наличие ошибок (ERC). Возможно изменение некоторых свойств выводов, включая тип, непосредственно в схеме, без необходимости редактирования библиотеки компонентов.

Печатная плата может содержать от 2 до 8 проводящих слоев. Конфигурирование стека выполняется за несколько кликов мыши и интуитивно понятно.

Использование горячих клавиш позволяет менять толщину, направление и слой проводников. В последнем случае автоматически устанавливаются переходные отверстия, если это необходимо. Также возможно создание обширных медных заливок. Для посадочных мест компонентов доступно изменение размера контактных площадок без редактирования библиотеки.

Функция проверки печатной платы (DRC) позволяет выявить большинство распространенных ошибок, таких как нарушение целостности цепей, короткое замыкание, недостаточный зазор и многие другие.

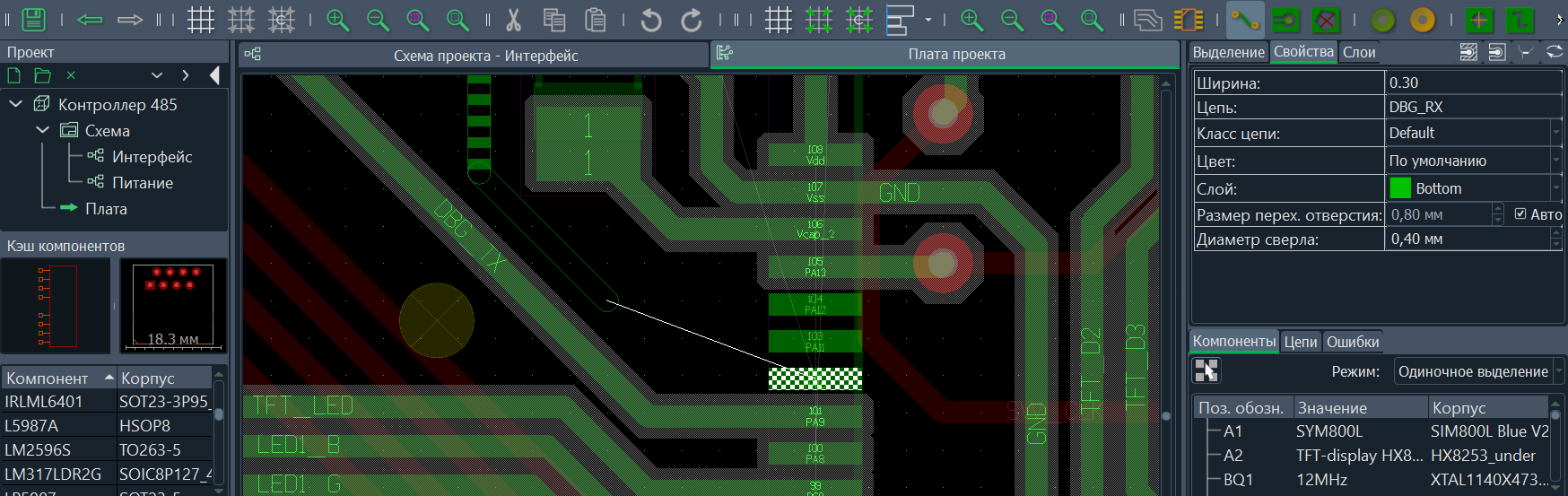

Редактор печатной платы

Интегрированные библиотеки

В Lithium ECAD используются интегрированные библиотеки, каждая из которых включает в себя набор корпусов и набор компонентов. Корпус представляет собой совокупность посадочного места компонента и его 3D-модели, которая хранится отдельно в виде файла в формате STEP и подключается по ссылке. Компонент состоит из одного или нескольких (для многосекционных компонентов) УГО, списка подключенных корпусов и таблицы соединений выводов.

Система контролирует процесс создания корпусов и компонентов в реальном времени и предупреждает пользователя о найденных ошибках. Компоненты с критическими ошибками, такими как совпадение номеров выводов, не могут быть использованы в проектах.

Обзор

Lithium ECAD - система автоматизированного проектирования печатных плат, ключевой особенностью которой является синхронизация принципиальной схемы и печатной платы в реальном времени. Благодаря тому, что разработка проекта ведется в одной среде,

Особенности

  • + интегрированные библиотеки, включающие корпуса, компоненты и таблицы соединений выводов;
  • + одно- и многосекционные компоненты;
  • + привязка к компоненту одного или нескольких корпусов;
  • + автоматический поиск ошибок при создании корпусов и компонентов;
  • + поддержка многостраничных принципиальных схем;
  • + централизованное управление данными в основной надписи;
  • + классы цепей;
  • + независимый выбор цвета цепи на схеме и печатной плате;
  • + печатные платы, содержащие до 8 проводящих слоев;
  • + ERC и DRC;

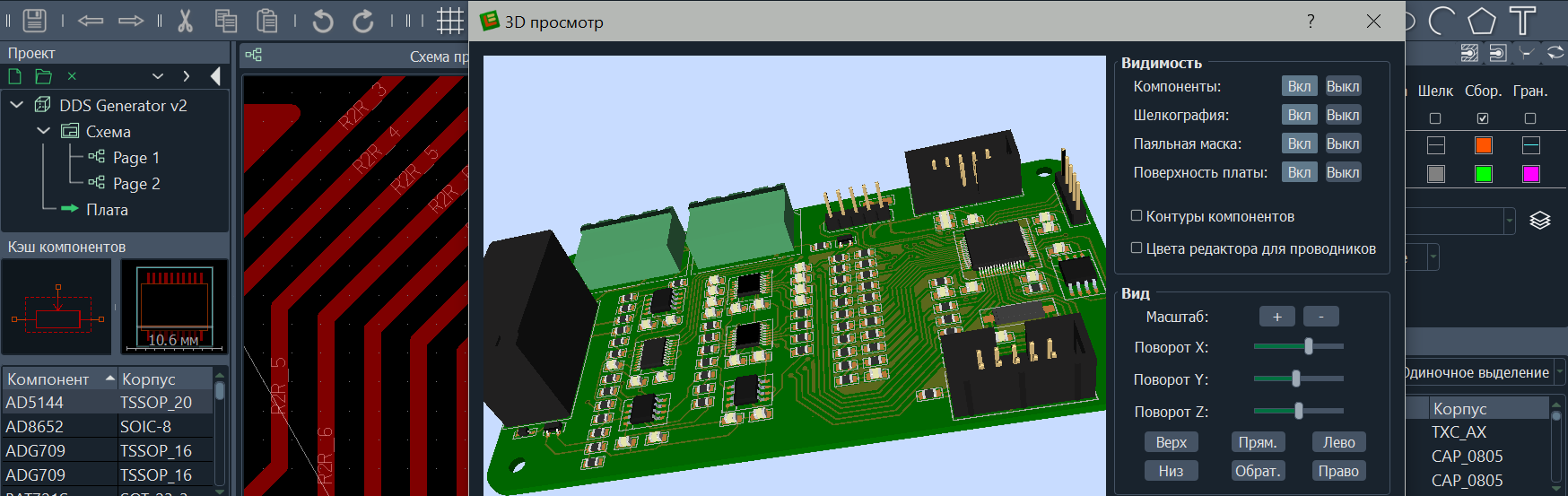

  • + 3D-просмотр печатной платы;
  • + сквозное выделение компонентов и цепей;
  • + синхронизация схемы и печатной платы (прямая аннотация).

От разработчиков

Наша цель - создать удобный инструмент как для любителей электроники, так и для профессионалов в этой области. Имея многолетний опыт разработки электронных изделий, мы понимаем важность любых, даже самых незначительных на первый взгляд, функций САПР.

Работая над расширением возможностей программы, в первую очередь мы реализуем те функции, которые наиболее часто требуются разработчикам электроники. Безусловно, мы открыты для замечаний и предложений от наших пользователей, в том числе и потенциальных. Ваше мнение напрямую влияет на то, какой функционал появится в новой версии Lithium ECAD.
